7. Projecte

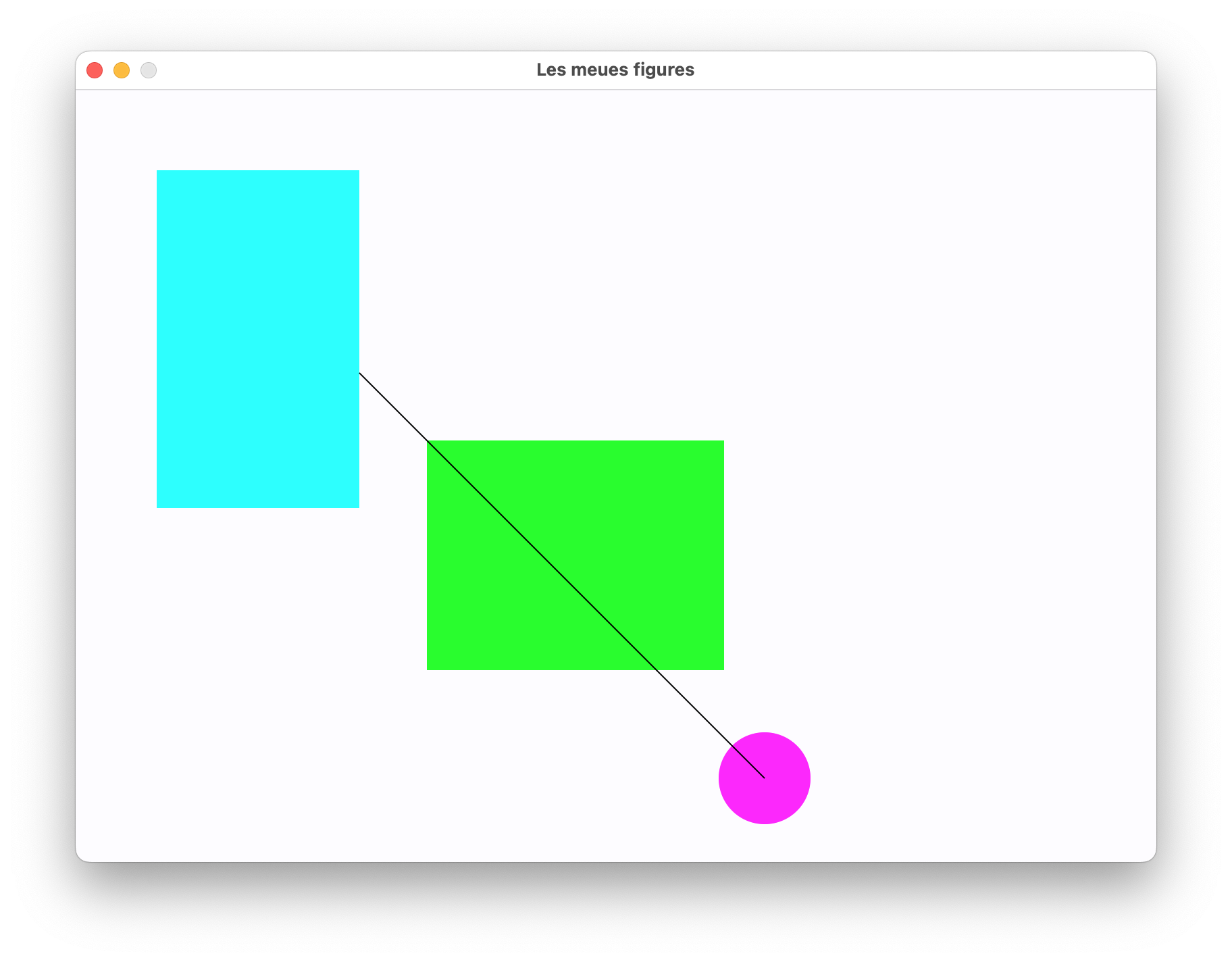

Les figures

Les figures

Preparem les estructures necessàries

Com a projecte final anem a implementar el clàssic exercici de les figures, on:

  • Crea una classe Punt amb dos coordenades (x,y), constructor i getters, setters, str. Implementar:
  • Un mètode dist a altre punt passat com argument, que retorna la distància euclidea entre dos punts.
  • Un mètode dist_x i dist_y que retornen la distancia en horizontal i en vertical entre dos punts.
  • Comprova que el punt el tens ben implementat, executant:
    Python
    1
2
3
    p1=Punt(2,3)
p2=Punt(3,4)
print("La distancia entre",p1,"i",p2," es ",p1.dist(p2))
  • Crea una classe Figura, que conte un Punt (la posició on està ubicat) i un color (que serà un String de 7 caracters en hexadecimal). A banda dels mètodes habituals, també contindrà dos mètodes area() i perimetre(), sense implementar. Comprova aquest codi:

Python
1
2
3
4
5
6
  p1=Punt(2,3)
  p2=Punt(3,4)
  color="#34FFDF"
  print (f'El color {color} valid={comprovaHEX(color)}')
  f=Figura(p1,color)
  print(f)
- Crea tres classes que hereten de Figura:

  • Rectangle, afegint altre Punt. El Punt propi de Figura serà el superior esquerre, i el que afegeix Rectangle serà l'inferior dret (per convenció el cridarem altre). Reimplementar els mètodes conforme calen.
  • Cercle, afegint un radi. El Punt de Figura suposarem serà el centre del cercle. Reimplementar els mètodes conforme calen.
  • Linia, afegint altre Punt. Reimplementar els mètodes conforme calen, tenint en compte que l'area és 0, i considerarem com a perímetre la longitud de la línia.

Comprova que el codi:

Python
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
  p1=Punt(2,3)
  p2=Punt(3,7)
  color="#34FFDF"
  f=Figura(p1,color)
  print(f)

  l=Linia(p1,p2,color)
  print(l)
  print("La longitud es",l.perimetre())

  r=Rectangle(p1,p2,color)
  print(r)
  print("El perímetre es",r.perimetre())
  print("El area es",r.area())

  c=Cercle(p1,4,color)
  print(c)
  print("El perímetre es",c.perimetre())
  print("El area es",c.area())

retorna:

Text Only
1
2
3
4
5
6
7
8
9
Figura situada en (2,3) de color #34FFDF
Linia situada de (2,3) a (3,7) de color #34FFDF
La longitud es 4.123105625617661
Rectangle situada de (2,3) a (3,7) de color #34FFDF
El perímetre es 10
El area es 4.0
Cercle situada en centre (2,3) i radi 4 de color #34FFDF
El perímetre es 25.132741228718345
El area es 50.26548245743669

El dibuix

A banda de les estructures creades, hem de emmagatzemar totes les figures que creem en algun lloc. Eixe lloc serà el nostre dibuix, i per a no complicar les coses ho farem amb una variable global amb la següent estructura:

Python
1
2
3
4
5
Dibuix={
  "ample":800,
  "alt":600,
  "Figures":[]
}

Com pot veure's, 800x600 són les dimensions per defecte i inicialment no tenim cap figura. És en aquest array on anirem guardant-les, tal i com es descriu a continuació.

Un cop dissenyades i preparades les nostres estructures, anem a crear el programa per a poder dibuixar. El programa presentarà un menú com segueix:

Text Only
1
2
3
4
5
Indica el que vols fer:
  1 - Afegir figura al dibuix
  2 - Carregar dibuix des de fitxer
  3 - Exportar  dibuix a SVG
  4 - Dibuixar i exir

L'usuari escollirà l'opció que desitje, com es veu a continuació. Desprès d'executar totes les opcions es retornarà de nou a aquest menú, exepcte en la opció 4, com es veurà a continuació

1. Afegint figures al nostre dibuix

El programa mostrarà un nou submenú, i segons el que triem:

Text Only
1
2
3
4
5
6
7
Indica la figura que vols afegir:
1 - Linia
  Introdueix les dades de la linia (x1 y1 x2 y2 #color):
2 - Rectangle
  Introdueix les dades de la Rectangle (x1 y1 x2 y2 #color):
3 - Cercle
  Introdueix les dades de la Cercle (x1 y1 r #color):

L'usari indicarà els paràmetres de la figura en qüestió, en el format indicat. Un cop llegida la linea que descriu la figura es crearà la figura corresponent (Linia, Rectangle o Cercle) i s'afegira al llistat de figures de Dibuix. Aquesta opció d'afegir figures la podrem executar tantes vegades com vullguem, com s'ha comentat en la descripció del menú.

Atencio

Fer el control d'errors que cadascú considere. Per a verificar el color en hexadecimal, es disposa implementada de la següent funció

Python
1
2
3
4
5
6
7
8
import re   #regular expression

def comprovaHEX(hex_string):
  match =re.search(r'^#(?:[0-9a-fA-F]{3}){1,2}$', hex_string)
  if match:
    return True
  else:
    return False

2. Carregant la informació desde fitxers

Tenim un format de fitxer de text com es veu a continuació.

Text Only
1
2
3
4
5
6
dimensions 320 300
cercle 166 105 26 #94c147
rectangle 137 108 58 58 #ffffff
cercle 173 96 3 #ffffff
rectangle 126 115 11 31 #94c147
linia 186 75 164 93 #94c147

Deurem de:

  • Demanar a l'usuari el nom del fitxer de text
  • Llegir linia a linia d'aquest fitxer de text i avaluar la primera paraula del mateix:
  • dimensions --> modificarà les dimensions de la variable Dibuix
  • per a la resta de figures, crearà la figura corresponent i l'afegirà a la llista de figures de Dibuix

3. Exportant la informació a Inkscape

En aquest apartat, anem a exportar les figures que tenim a la variable Dibuix a un format estàndar de dibuix vectorial, el format SVG. Aquest format és text formatat com a XML, com podeu consultar an aquest enllaç format svg:

XML
1
2
3
4
5
6
7
8
<?xml version="1.0" encoding="UTF-8" standalone="no"?>
<svg height="300" width="320">
  <circle cx="166" cy="166" fill="#94c147" r="26"/>
  <rect fill="#ffffff" height="58" width="58" x="137" y="108"/>
  <rect fill="#94c147" height="31" width="11" x="146" y="150"/>
  <circle cx="151" cy="151" fill="#94c147" r="5"/>
  <line stroke="#94c147" stroke-width="3" x1="142 " x2="164" y1="75" y2="93"/>
</svg>

Haurem de:

  • Crear a la clase Figura un mètode toXML abstracte.
  • Implementar-lo en les classes hereves, definint-lo i transformat el contingut de cada Figura com es veu a l'exemple
  • Recorrer tot el contigut de la variable Dibuix i guardar-lo a un fitxer de text, amb l'extensió SVG.
  • El nom del fitxer es preguntarà a l'usuari.

4. Pintant i eixint

Per a acabar, es subministra un mètode ja totalment implementat per a representar gràficament el nostre Dibuix i acabar el programa. Aquest programa fa servir la llibreria Flet, que estudiarem més endavant per a crear interfícies d'usuari, i concretament la llibreria canvas (llençol o lienzo en castellà) per a dibuixar figures. Presetem la estructura del codi, sense entrar massa en detalls. Al programa de partida que se us passa la podeu consultar tota.

Python
 1
 2
 3
 4
 5
 6
 7
 8
 9
10
11
12
13
14
15
16
17
18
19
import flet as ft
import flet.canvas as cv

# creem el dibuix per defecte
Dibuix={
  "ample":800,
  "alt":600,
  "Figures":[]
}

# funció que dibuixa totes les figures.
def dibuixar(page: ft.Page):
  pass

# Al programa principal, dins de la opció de menú 4
 elif opcio==4:
      print("Dibuixem i eixim")
      ft.app(target=dibuixar)   # Es crea una finestra flet amb la funció Dibuixar
      eixir=True
Important per a que tot funcione adequadament
  • Les classes han de dir-se exactament Linia, Rectangle i Cercle
  • La classe auxiliar Punt, ha de tindre els mètodes getX(), getY(), __str__, dist(), dist_x() i dist_y()
  • Figura ha de tindre els mètodes getPos(), getColor(), __str__, toXML(), area() i perimetre()
  • Rectangle, ademés, ha de tindre els mètode getAltre(), per a retornar el punt inferior dret.
  • Linia, ademés, ha de tindre els mètode getAltre(), per a retornar l'altre punt de la linia.
  • Cercle, ademés, ha de tindre els mètodes getRadi(), per a retornar el radi.

Als recursos i exercicis tens l'arxius U02_Projecte_0.py com a punt de partida per a programar, així com els esquelets i funcions ja implementades.
